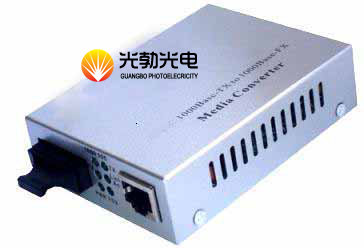

光纤收发器是一种将以太网电信号转换成光信号或光信号转换成以太网电信号的光电转换设备,通过将电信号转换为光信号在多模或单模光纤上传输,突破了电缆传输距离短的限制,使得以太网在保证高带宽传输的前提下,利用光纤介质实现0—120公里的远距离传输。使用光纤收发器构造网络能够节省网络投资。
产品协议
IEEE802.3 以太网标准
IEEE802.3u 快速以太网标准
IEEE802.3z/ab 快速以太网标准
IEEE802.3d Spanning Tree标准
产品特性
1.内置高效交换内核,抑制广播风暴,实现流量控制,CRC差错校验;
2.支持1000Base-LX光纤传输标准,可与其他产品互连;
3.支持SPANNING TREE构造容错网络
4.10/100/1000Mbps、全双工/半双工自动协商,可平滑升级;
5.最远传输距离可达到120公里;
6.内、外置电源的独立式收发器、插卡式收发器、十四槽和十六槽机箱,配置灵活;
7.双电源容错机箱,热插拔模块,高可靠性;
8.高速缓存容量:1M Bits;
9.内置MAC地址缓存空间:1K;
产品分类
1.本类产品按外形结构可分为:桌面型内、外置电源独立式光纤收发器、插卡式光纤收发器、机架式光纤收发器;
2.本类产品按使用光纤数量可分为:单纤收发器和双纤收发器;
3.本类产品按使用光纤类型可分为:多模收发器和单模收发器;
4.本类别产品传输速率为:10/100/1000M自适应。5.外置收发器可与十四槽机箱配套使用;插卡式收发器可与十六槽机箱配套使用。
指示灯状态说明
指示灯 |
功能 |
状态 |
工作情况 |
|
PWR |
电源指示灯 |
亮 |
有电 |
|
灭 |
无电 |
|||
FX LINK/ACT |
光口链接/状态指示灯 |
亮 |
光纤链路连通 |
|
闪烁 |
有数据流 |
|||
灭 |
光纤链路未连通 |
|||
FDX |
电口工作模式指示灯 |
亮 |
全双工 |
|
灭 |
半双工,有数据时闪烁 |
|||
100M |
电口信号指示灯 |
亮 |
100M亮时为100M、1000M亮时为1000M、100M和1000M灭时为10M |
|
1000M |
灭 |
|||
LINK/ACT |
电链接/状态指示灯 |
亮 |
接通 |
|
闪烁 |
有数据流 |
|||
灭 |
未接通 |
技术参数
项目 |
10/100/1000M收发器 |
线缆类型 |
双绞线/平行线 |
光缆类型 |
多模光缆:50/125、62.5/125、100/140um 单模光缆:8.3/125、8.7/125、9/125、10/125um |
传输类型 |
(快速)以太网 |
传输方式 |
10/100/1000M全/半双工 |
>5万小时 |
|
误码率 |
<1E-8 |
数据缓存器 |
1MBits |
发射光功率(dBm) |
>-12 |
光功率接收动态范围(dBm) |
-3 ~ -20 |
工作温度 |
-20℃~70℃ |
储存温度 |
-45℃~80℃ |
最大电流 |
500mA |
功耗 |
2.5w |
兼容性 |
与其他标准产品相兼容 |
EMC |
符合FCC Part15 |
体积 |
外置:长×宽×高 95mm*70mm*26mm |
内置:长×宽×高 140mm*110mm*30mm |
|
重量 |
外置:0.4Kg;内置:0.7Kg |
产品应用图
订购信息
型 号 |
功 能 |
传输距离(Km) |
GB-NET-950NGM |
10/100/1000M台式多模双纤光纤收发器 |
0.55 |
GB-NET-950NGM-2 |
10/100/1000M台式多模双纤光纤收发器 |
2 |
