OPGW光缆用途
OPGW产品集地线及光通信功能为一体:主要用于35KV及以上新建架空高压输电系统的通信线路,也可用于更换旧架空高压输电系统的现有地线,增加光通信线路,传导短路电流并提供抗雷击保护;
本公司将根据客户具体使用环境(如杆塔距离、弧垂要求、冰荷、风荷和悬垂点允许拉力、通信容量、短路电流等)科学设计光缆结构,也可由用户指定结构。
OPGW产品结构特点:
不锈钢管光纤单元与铝包铜线、铝合金线绞和成缆;
不锈钢管光纤单元位于绞层中心或内层。
OPGW产品性能特点:
缆径小、对杆塔的附加载荷低;
不锈钢管及缆芯绞合设计合理,光纤余长准确;
不锈钢管保护光纤,抗拉强度大;
不锈钢管光单元在缆的中间层,抗扭曲、测压性能优良;
安全性能佳,不易被盗割,抗枪击能力强;
不同的铠装组合或满足不同的电气与机械性能组合;
运行温度可达-40℃~+70℃;
使用寿命可达30-40年。

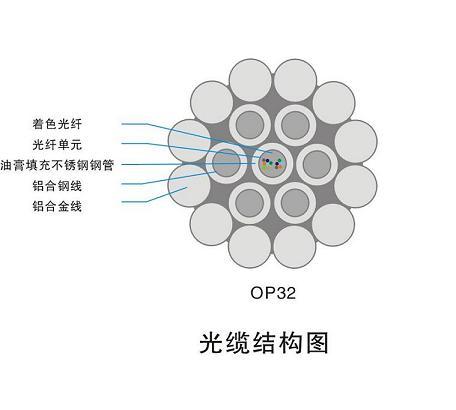

OPGW产品结构示意图:
产品结构性能举例:
项目 单位 OPGW-12B1-50(67:12.2) OPGW-24B1-85(100:31.0) OPGW-24B1-105(83:72.9) OPGW-24B1-140(126:22.2) 光纤芯数 芯 12 24 24 24 光纤直径 mm 9.6 12.5 13.5 15.4 光缆重量 kg/km 335 608 520 786 金属材料截面 mm2 48.2 83.5 10. 139.6 标称抗拉强度(RTS) Kn 67 100 83 126.6 弹性模量 KN/ mm2 162 162 115 126.8 线膨胀系数 10-6/℃ 13 9.05 15.2 16.3 直流电阻 Ω/km 1.76 1.02 0.483 0.4 短路电流 KA 3.5 5.6 12.1 22.2 短路电流容量 KA2t 12.2(1s,20 31(1s,20 72.9(0.5s,20 123(0.25s,20 最大工作应力 N/mm2 556 479 322.3 361 每日应力 N/mm2 250.2 215.6 145 162.5 最小弯曲半径 Mm 193 250 270 310 安装温度范围 ℃ -10~+50 -10~+50 10~+50 -10~+50 运输和运行温度范围 ℃ -40~+70 -40~+70 -40~+70 -40~+70
