1.用 途:

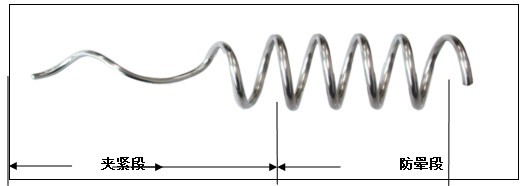

电晕抑制环主要用于保护ADSS光缆外护套,延长ADSS光缆在架空线路的运行寿命。加装电晕抑制环后,在预绞式金具末端,形成了均匀电场从而抑制了电晕的产生,保护了光缆。
2. 耐张线夹用电晕抑制环
3.选用规格表:
产品型号 |
适应光缆直径 (mm) |
色码 |
AFF 1000-N |
9.0-10.0 |
红 |
AFF 1110-N |
10.1-11.1 |
橙 |
AFF 1220-N |
11.2-12.2 |
黄 |
AFF 1330-N |
12.3-13.3 |
绿 |
AFF 1440-N |
13.4-14.4 |
青 |
AFF 1550-N |
14.5-15.5 |
蓝 |
AFF 1660-N |
15.6-16.6 |
紫 |
AFF 1770-N |
16.7-17.7 |
黑 |
AFF 1880-N |
17.8-18.8 |
黑红 |
5.选用规格表:
产品型号 |
适应光缆直径 (mm) |
色码 |
AFF 1010-X |
9.5-10.1 |
鲜绿色 |
AFF 1080-X |
10.2-10.8 |
深蓝色 |
AFF 1150-X |
10.9-11.5 |
黑 色 |
AFF 1220-X |
11.6-12.2 |
红棕色 |
AFF 1290-X |
12.3-12.9 |
猩红色 |
AFF 1360-X |
13.0-13.6 |
橙红色 |
AFF 1430-X |
13.7-14.3 |
深黄色 |
AFF 1500-X |
14.4-15.0 |
葱绿色 |
AFF 1570-X |
15.1-15.7 |
中蓝色 |
AFF 1640-X |
15.8-16.4 |
天蓝色 |
AFF 1710-X |
16.5-17.1 |
中灰色 |
AFF 1780-X |
17.2-17.8 |
青绿色 |
AFF 1850-X |
17.9-18.5 |
玉绿色 |
6.使用指导:
1. 根据光缆的直径按选用规格表选用所需的型号。
2. 每套悬垂线夹配两个电晕抑制环。
