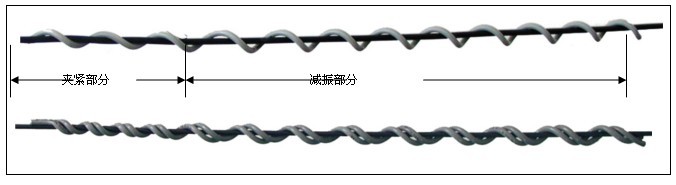

1. 螺旋防振器
螺旋防振器使用高强度、耐老化、高弹性的PVC塑料制成,安装方便、快捷。适用于ADSS光缆和直径小于12mm的OPGW光缆,螺旋防振器是一个干涉型防振装置,利用其防振部分对风力振动产生阻尼作用,消耗了光缆振动的能量,抑制了光缆的振动,从而保护了光缆。
2.选用规格:
型 号 适用光缆直径(mm) 色 码 FTL 1170 130 8.30-11.70 黄 FTL 1430 135 11.71-14.30 绿 FTL 1930 167 14.31-19.30 蓝
3.使用指导:
1. 根据光缆的直径按选用规格表选配所需的螺旋防振器。
2. 安装好的螺旋防振器,其夹紧段靠杆/塔侧,且其夹紧部分末端与耐张夹具或悬垂线夹护线条预绞丝末端的距离约为12cm,可以沿光缆接连安装几个,也可在一个位置上同时安装几个。
3. 根据光缆的运行张力,档距的大小来确定每档需配的数量,一般配置为:
档 距 |
数 量 |
<100m |
0 |
100—250m |
2 |
250—400m |
4 |
400—800m |
6 |
ADSS光缆自重轻、缆径小,振动频率高,为尽量减小防振锤对ADSS光缆的附加振动弯曲应力的影响,特此为ADSS光缆专门研制了1Kg的防振锤,锤头结构为开口音叉式,经过国电电力建设研究所试验证实它拥有四个谐振频率,其防振频带宽度也大于FG、FD型防振锤,此防振锤已大量运行在ADSS光缆上。试验证实它拥有四个谐振频率,对频率为5~150HZ的振动均有良好的防振效果。
OPGW光缆用防振锤采用特殊的音叉式结构,能产生四个谐振频率,能很好地覆盖现实中OPGW光缆的振动频率范围。加装防振锤后,光缆的振幅大幅下降,且能够形成稳定振动的频率特别稀有,所以能取得令人满意的防振效果。
5.材 料:
锤 头----热镀锌铸铁; 吊 线-----特殊的19股热镀锌钢绞线;
线 夹----铝合金; 护线条----铝合金。
6.使用指导:
1. 防振锤不能直接安装在ADSS/OPGW光缆上。
2. 按公式算出安装距离,如落在金具护线条预绞丝上的则照常安装(直接安装在金具护线条预绞丝上);如超出金具护线条预绞丝,则需加安装防振锤护线条,而且防振锤护线条末端离金具护线条预绞丝末端距离大于70mm。
3. 防振锤低频端大锤头朝向杆塔一端。
4. 根据光缆的运行张力、档距的大小和地形来确定每档需配的数量,一般配置为:
ADSS/OPGW 光缆直径d (mm) |
档 距 (m) |
|||
一个 (两端共) |
一个 (每端) |
二个 (每端) |
三个 (每端) |
|
d<12 |
≤200 |
200-300 |
300-600 |
600-900 |
12≤d≤22 |
≤200 |
200-350 |
350-700 |
700-1000 |
22≤d≤28 |
≤200 |
200-450 |
450-800 |
800-1200 |
7. ADSS光缆用防振锤
选用规格:
8. OPGW光缆用防振锤
选用规格:
防振锤成套出售,可根据需要选用对应的护线条。
