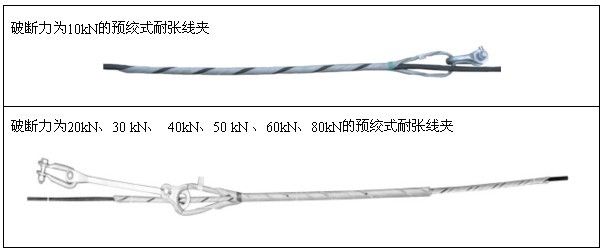

用 途: 本产品用于ADSS光缆线路架设中ADSS光缆与杆塔的联接,预绞丝对ADSS光缆起到保护和提高抗振作用。预绞丝的特殊设计,可以保证耐张线夹本身不会产生对ADSS光缆造成损害的应力集中,从而保证光缆系统的正常寿命。 结构与材料: U形挂环-----------热镀锌钢U形挂环,起到与杆塔紧固件连接的作用。 延长杆-------------热镀锌精密铸钢延长杆,起到将U形连接环和U形挂环连接起来的作用,并避免耐张线夹出口处光缆离杆塔太近,从而保证此处光缆有足够大的弯曲半径。 U形连接环--------热镀锌精密铸钢U形连接环,夹嵌在耐张线夹U形弯曲头内,起到保护耐张线夹并与延长杆连接的作用。 护线条预绞丝-----用镀锌钢丝或铝包钢丝制成,预绞丝内壁粘有一层微粒金刚砂,以增加磨擦力。预绞丝在工厂加工时被预制成四个子束,避免安装误差并便于快速安装。预绞丝的末端朝径向外侧弯曲,以免挤压损害光缆。 耐张预绞丝--------用镀锌钢丝或铝包钢丝制成,预绞丝在工厂加工时被预制成束,并在内壁粘有一层牢固的金刚砂,以达到对光缆减少侧压力的条件下增加耐张线夹的握力。
使用指导:
1. 用在与终端杆塔、耐张杆塔、转角(仰角)大于25°的杆塔和接续杆塔的联接。具体配置为:终端杆塔---1套/杆塔;耐张杆塔---2套/杆塔;接续杆塔---2套/杆塔。
2. 按缆径、光缆最大允许使用张力(MAT)或档距选配耐张线夹,用户可根据选用规格表选配适合的耐张线夹。
1.1 用于ADSS光缆
这种耐张线夹为单层预绞丝结构,针对ADSS光缆小档距安装而设计,简单牢靠,安装方便快捷。更为用户提供了比较经济的工程解决方案。
技术指标:
破断力:10KN
推荐使用档距:≤100m
选用规格表
产品型号 |
适用光缆直径(mm) |
色码 |
|
ANF 1000 010 |
9.0-10.0 |
红 |
|
ANF 1110 010 |
10.1-11.1 |
橙 |
|
ANF 1220 010 |
11.2-12.2 |
黄 |
|
ANF 1330 010 |
12.3-13.3 |
绿 |
|
ANF 1440 010 |
13.4-14.4 |
青 |
|
ANF 1550 010 |
14.5-15.5 |
蓝 |
|
ANF 1660 010 |
15.6-16.6 |
紫 |
|
ANF 1770 010 |
16.7-17.7 |
黑 |
|
ANF 1880 010 |
17.8-18.8 |
黑红 |
夹具成套出售,标配包括耐张预绞丝和U-7挂环。(联结件也可另选)。
1.2 用于ADSS光缆200m档距的耐张线夹
技术指标:
破断力:20kN
推荐使用档距:100~200m
选用规格:
产品型号 |
适用光缆 直径(mm) |
色码 |
|
ANF 1000 020 |
9.0-10.0 |
红 |
|
ANF 1110 020 |
10.1-11.1 |
橙 |
|
ANF 1220 020 |
11.2-12.2 |
黄 |
|
ANF 1330 020 |
12.3-13.3 |
绿 |
|
ANF 1440 020 |
13.4-14.4 |
青 |
|
ANF 1550 020 |
14.5-15.5 |
蓝 |
|
ANF 1660 020 |
15.6-16.6 |
紫 |
|
ANF 1770 020 |
16.7-17.7 |
黑 |
|
ANF 1880 020 |
17.8-18.8 |
黑红 |
夹具成套出售, 标配包护线条预绞丝、耐张预绞丝、U-7挂环、延长杆和U形连接环。(联结件也可另选)。
1.2 用于ADSS光缆200m档距的耐张线夹
技术指标:
破断力:20kN
推荐使用档距:100~200m
选用规格:
产品型号 |
适用光缆 直径(mm) |
色码 |
|
ANF 1000 020 |
9.0-10.0 |
红 |
|
ANF 1110 020 |
10.1-11.1 |
橙 |
|
ANF 1220 020 |
11.2-12.2 |
黄 |
|
ANF 1330 020 |
12.3-13.3 |
绿 |
|
ANF 1440 020 |
13.4-14.4 |
青 |
|
ANF 1550 020 |
14.5-15.5 |
蓝 |
|
ANF 1660 020 |
15.6-16.6 |
紫 |
|
ANF 1770 020 |
16.7-17.7 |
黑 |
|
ANF 1880 020 |
17.8-18.8 |
黑红 |
夹具成套出售, 标配包护线条预绞丝、耐张预绞丝、U-7挂环、延长杆和U形连接环。(联结件也可另选)。
1.3 用于ADSS光缆300m档距的耐张线夹
技术指标:
破断力:30kN
推荐使用档距:200~300m
选用规格:
夹具成套出售, 标配包护线条预绞丝、耐张预绞丝、U-7形挂环、延长杆和U形连接环,(联结件也可另选)。
1.4 用于ADSS光缆400m档距的耐张线夹
技术指标:
破断力:40kN
推荐使用档距:300~400m
选用规格:
夹具成套出售, 标配包护线条预绞丝、耐张预绞丝、U-7挂环、延长杆和U形连接环,(联结件也可另选)。
1.5 用于ADSS光缆500m档距的耐张线夹
技术指标:
破断力:50kN
推荐使用档距:400~500m
夹具成套出售, 标配包护线条预绞丝、耐张预绞丝、U-7挂环、延长杆和U形连接环,(联结件也可另选)。
1.6 用于ADSS光缆600m档距的耐张线夹
技术指标:
破断力:60kN
推荐使用档距:500~600m
夹具成套出售, 标配包护线条预绞丝、耐张预绞丝、U-7挂环、延长杆和U形连接环,(联结件可另选)。
1.7用于ADSS光缆>600m档距的耐张线夹
技术指标:
破断力:80kN
推荐使用档距: 600m以上
夹具成套出售, 标配包护线条预绞丝、耐张预绞丝、U形挂环、延长杆和U形连接环,(联结件可另选)。
