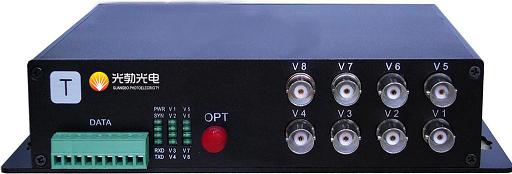

BG-NET-8V系列数字视频光端机是光勃光电自主研发、全新设计，并针对安防监控市场量身定做的一款光纤传输产品，支持传输视频、音频、数据、开关量、电话、以太网等多业务信号，具有性价比高、体积小、环境适应性强、工作稳定、安装方便的特点。
l 常规产品列表
（以下表格中只列举出部分功能型号的光端机产品，如有更多功能的需求，请与我公司联系）
|
型 号 |
功 能 |
传输距离(Km) |
|
GB-NET-8VF-T/R |
8路正向视频 |
0～120 |
|
GB-NET-8V1DF-T/R |
8路正向视频＋1路反向数据 |
0～120 |
|
GB-NET-8V8A1DF-T/R |
8路正向视频＋8路正向音频+1路反向数据 |
0～120 |
|
GB-NET-8V8C1DF-T/R |
8路正向视频＋8路正向开关量+1路反向数据 |
0～120 |
l 产品特性
|
☆工业级设计，SMT工艺 |
|
☆ 一根光纤传输8路高质量视频信号 |
|
☆ 采用8或10位PCM数字编码技术 |
|
☆ 全数字无压缩、无损伤广播级传输 |
|
☆ 紧凑的独立式或模块式结构 |
|
☆ 兼容PAL、NTSC、SECAM等多种制式 |
|
☆ 8MHz视频通道带宽 |
|
☆无中继最大传输距离可达120km |
|
☆ 电源和视频状态指示的 LED |
|
☆ 即插即用，支持热插拔 |
|
☆视频、数据接口具有三级雷电防护 |
|
☆支持19英寸4U、16槽机架式密集安装 |
|
|
l 技术指标：
|
l 视频指标 |
||
|
信号制式 |
PAL/NTSC/SECAM |
|
|
标称输入输出电平 |
1Vp-p |
|
|
标称输入输出阻抗 |
75Ω |
|
|
视频带宽 |
8MHz |
|
|
量化等级 |
8bit/10bit |
|
|
微分增益 |
＜1% |
|
|
微分相位 |
＜0.7° |
|
|
回波E |
＜2%kF |
|
|
亮度非线性 |
＜3% |
|
|
加权信噪比 |
＞65dB |
|
|
l 音频指标 |
||
|
输入阻抗(Line-in) |
47K，非平衡 |
|
|
输出阻抗(Line-out) |
10K，非平衡 |
|
|
标称输入输出电平 |
2Vp-p |
|
|
音频带宽 |
20Hz～20KHz |
|
|
采样频率 |
48KHz |
|
|
量化等级 |
24bit |
|
|
加权信噪比 |
＞85dB |
|
|
总谐波失真 |
＜0.1% |
|
|
l 数据指标 |
||
|
接口类型 |
RS-232，RS-485/422，Manchester，Biphase |
|
|
工作模式 |
反向单工/半双工/全双工 |
|
|
误码率 |
＜10-9 |
|
|
通讯速率 |
DC～300Kbps |
|
|
l 开关量指标 |
||
|
信号输入 |
任意有源或无源报警、开关量输入，支持TTL、RS-232/422/485或无源开关、按钮 |
|
|
信号输入 |
任意有源或无源报警、开关量输出，TTL、RS-232/485或继电器触点输出 |
|
|
信道物理接口 |
标准凤凰接线端子 |
|
|
l 以太网参数 |
||
|
信道物理接口 |
标准RJ-45座 |
|
|
数据传输速率 |
10/100Mbps |
|
|
工作模式- |
全双工模式/半双工模式 |
|
|
l 电话参数 |
||
|
信道物理接口 |
标准RJ-11座 |
|
|
语音带宽 |
8kHz |
|
|
工作方式- |
点对点热线、程控交换机/分机模式 |
|
|
失真 |
<1% |
|
|
信噪比 |
> 95dB |
|
|
l 光学参数 |
||
|
波长 |
1310nm/1550nm |
|
|
光纤类型 |
50/125u多模 62.5/125u多模 9/125u单模 |
|
|
典型光输出功率 |
优于－10dBm |
|
|
典型接收机灵敏度 |
优于－25 dBm |
|
|
光学接口 |
FC,ST,SC(可选) |
|
|
l 常规参数 |
||
|
工作电源 |
5VDC/1A |
|
|
工作温度 |
－35℃～70℃ |
|
|
工作湿度 |
0～95%无冷凝 |
|
|
物理尺寸 |
175*175*50mm |
|
|
重量 |
2.3Kg |
|
