产品名称: HYAC自承式非填充型电缆
生产标准: YD/T322-1996

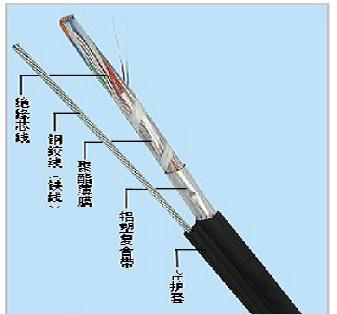

结构特点: HYAC自承式非填充型电缆采用全色谱绝缘，铝塑综合护套(即电缆的纵包屏蔽铝带与护套粘结成一体，形成密封护层)，吊线采用加粗钢纹线的方法把电缆的拉力增加3吨以上，还可以把RVVP电源线加入电缆中做成复合电缆，具有电气性能优越，施工方便的特点；
产品用途: 自承式非填充型电缆适用于本地电信网的城市与乡镇电信线路，也适用于接入公用网的专用网线路。吊线和电缆用同一外护层，经济实用，安装敷设方便。在-30℃~+60℃的环境条件下，电缆的机械和电气性能保持不变。
物理参数:
1.线芯材质：纯铜
2.标称对数：5-2400对
3.导体直径：铜线直径为0.32、0.40、0.50、0.60、0.70、0.80、0.90mm；
4.绝缘材料：高密度聚乙烯；
5.绝缘单线：在导线上连续挤制绝缘材料，采用规定的10种标准色谱以便识别，并保证电缆的电气性能；
6.绝缘线对：把单根绝缘线按照不同的节距扭绞成对，以最大限度减少串音，并采用规定的色谱组合以便识别线对；
7.缆芯结构：绝缘单线绞合成对后采用同芯式或单位式绞合成缆芯，各单位采用不同的扎纱，以便施工、维护识别。以25对为基本单位,25线对的基本单位也可由12对和13对2个子单位组成，50单位的超单位由二个12对和二个13对两个子单位组成，100对的超单位由四个 25基本单位组成。每个单位都采用规定色谱的扎带绕带 100对及以上电缆加有 1%的备用线对，但最多不超过10对；
8.缆芯包带：缆芯外包覆非吸湿性、非吸油性的绝缘带；
9.电缆屏蔽：用轧纹(或不轧纹)双面涂塑铝带纵包于缆芯包带之外，两边搭接粘合；
10.电缆护套：黑色低密度、中密度或高密度聚乙烯；
11.自承式电缆吊线：吊线为7股镀锌钢纹线，标称外径为6.3mm和4.75mm两种，其抗张强度分别不小于3000kg和1800kg，吊线用热塑性涂料涂敷，以防钢丝锈蚀。
12.识别标记：电缆外表面打印识别标记。标记内容：电缆型号、长度、公司名称及制造年份。标记间隔不大于1m；
13.其他结构：根据使用场合、用户要求，可提供各种形式的电缆，以满足各种敷设环境条件要求。
电气性能:
自承式非填充型电缆主要电气性能：
1. 直流电阻:20℃, 0.4 ≤148 0.5 ≤95.0 0.6 ≤65.8 0.8 ≤36.6
2. 绝缘电气强度：导体之间1min 1kv不击穿 导体与屏蔽1min 3kv不击穿
3. 绝缘电阻：每根芯线与其余线芯接地，HYA电缆大于10000MΩ.km
4. 工作电容：平均值 52±2nF/km
5. 远端串音防卫度：150kHZ时指定组合的功率平均值大于69dB/km。
订货信息：
|
产品编号
|
中文描述
|
单位
|
| GB-NET-T2091/005/5 |
HYAC 5×2×0.50自承式非填充型电缆
|
米
|
|
GB-NET- 20901/030 5
|
HYAC 30×2×0.50自承式非填充型电缆
|
米
|
|
GB-NET- 20901/050/4
|
HYAC 50×2×0.40自承式非填充型电缆
|
米
|
|
……
|
|
