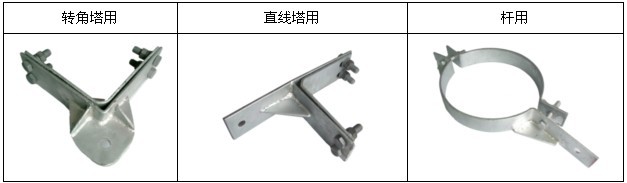

1 塔用紧固夹具
根据光缆挂点处塔材尺寸设计的系列塔用紧固夹具，实现耐张线夹及悬垂线夹与铁塔的联接安装。
选用规格：
|
塔型 |
型 号 |
适用范围 |
材 料 |
破坏荷重(kN) |
|
直 线 塔 |
TTZ 080 070 |
用于光缆挂点位置主材尺寸≤80mm |
A3钢 |
70 |
|
TTZ 100 070 |
用于光缆挂点位置主材尺寸81～100mm |
A3钢 |
70 |
|
|
TTZ 125 070 |
用于光缆挂点位置主材尺寸101～125mm |
A3钢 |
70 |
|
|
TTZ 145 070 |
用于光缆挂点位置主材尺寸126～145mm |
A3钢 |
70 |
|
|
TTZ 165 070 |
用于光缆挂点位置主材尺寸146～165mm |
A3钢 |
70 |
|
|
TTZ 200 070 |
用于光缆挂点位置主材尺寸166～200mm |
A3钢 |
70 |
|
|
转 角 塔 |
TTJ 100 100 |
用于光缆挂点位置主材尺寸≤100mm |
A3钢 |
100 |
|
TTJ 125 100 |
用于光缆挂点位置主材尺寸101～125mm |
A3钢 |
100 |
|
|
TTJ 145 100 |
用于光缆挂点位置主材尺寸126～145mm |
A3钢 |
100 |
|
|
TTJ 165 100 |
用于光缆挂点位置主材尺寸146～165mm |
A3钢 |
100 |
|
|
TTJ 200 100 |
用于光缆挂点位置主材尺寸166～200mm |
A3钢 |
100 |
2 杆用紧固夹具
根据光缆挂点处杆型设计的系列杆用紧固夹具，实现耐张线夹及悬垂线夹与杆塔的联接安装。
选用规格：
|
型 号 |
适用范围 |
材 料 |
破坏荷重(kN) |
|
TGX 220 070 |
用于安装位置Ф190-220的水泥杆 |
A3钢 |
70 |
|
TGX 250 070 |
用于安装位置Ф221-250的水泥杆 |
A3钢 |
70 |
|
TGX 280 070 |
用于安装位置Ф251-280的水泥杆 |
A3钢 |
70 |
|
TGX 310 070 |
用于安装位置Ф281-310的水泥杆 |
A3钢 |
70 |
|
TGX 340 070 |
用于安装位置Ф311-340的水泥杆 |
A3钢 |
70 |
|
TGX 370 070 |
用于安装位置Ф341-370的水泥杆 |
A3钢 |
70 |
|
TGX 400 070 |
用于安装位置Ф371-400的水泥杆 |
A3钢 |
70 |
